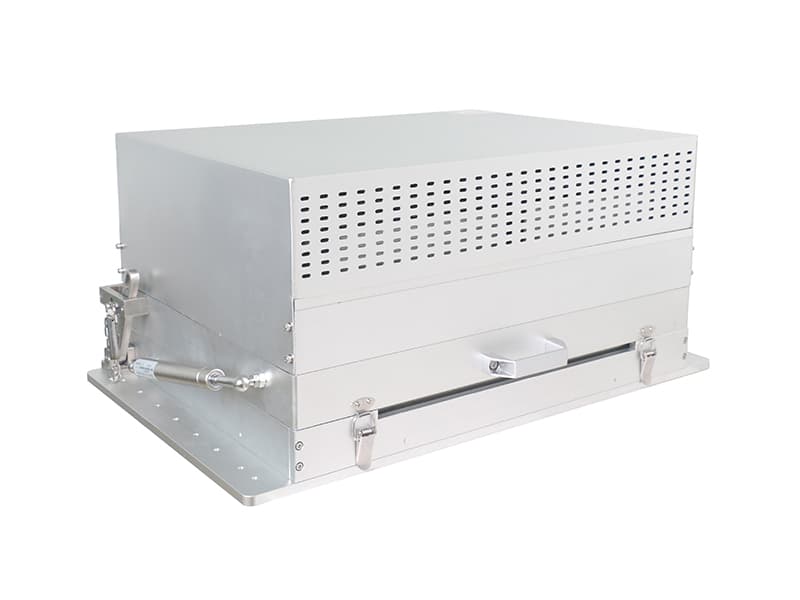

Präzisions-Oberflächenbearbeitung mit 172-nm-Excimerlampen: Grundlagen, industrielle Anwendung und Einkaufsführer
Sep 09, 2026
Die moderne industrielle Fertigung erfordert höhere Präzision, geringere Wärmekapazität und umweltverträgliche Verarbeitungstechniken. Mit der Miniaturisierung der Mikroelektronik, der zunehmenden Flexibilität optischer Displays und den steigenden Anforderungen an die Biokompatibilität medizinischer Geräte stoßen herkömmliche nasschemische Ätzverfahren und Hochtemperatur-Wärmebehandlungen oft an ihre Grenzen. Der 172-nm-Excimerlampe hat sich in der modernen Fertigung als entscheidende Vakuum-Ultraviolett-Lichtquelle (VUV) etabliert. Durch den Betrieb bei einer quasi-monochromatischen Wellenlänge von 172 Nanometern liefern diese Lampen hochenergetische Photonen, die Molekülbindungen direkt und ohne thermische Zersetzung aufbrechen können.1. Funktionsprinzipien der 172-nm-ExcimerlampeUm zu verstehen, warum eine 172-nm-Excimerlampe auf empfindlichen Substraten so konsistente Ergebnisse liefert, ist es unerlässlich, ihre zugrunde liegende Physik zu untersuchen: dielektrische Barrierenentladung (DBD) und Hochenergie-Photonenerzeugung. Dielektrische Barrierenentladung und XenonchemieIm Gegensatz zu herkömmlichen Mittel- oder Niederdruck-Quecksilberdampflampen nutzen Excimerlampen (exzitierte Dimerlampen) keinen Elektrodenbogen, der in direktem Kontakt mit dem Gasgemisch steht. Stattdessen verwenden sie eine dielektrische Barriere – typischerweise hochreinen synthetischen Quarz –, die die Entladungselektroden von der Edelgasfüllung trennt. In einer 172-nm-Excimerlampe ist die Kammer mit reinem Xenongas (Xe) gefüllt. Wird ein elektrisches Wechselfeld hoher Spannung und Frequenz an die dielektrische Barriere angelegt, bildet sich ein Nichtgleichgewichts-Kaltplasma. Xenonatome werden angeregt und kollidieren mit neutralen Xenonatomen im Grundzustand, wodurch kurzlebige Excimermoleküle (Xe₂*) entstehen. Xe* + Xe + M → Xe₂* + M Da der Grundzustand eines Excimermoleküls schwach abstoßend ist, dissoziiert das Molekül rasch (innerhalb von Nanosekunden) und setzt dabei ein Photon mit einem schmalen spektralen Peak frei, der genau bei 172 nm zentriert ist: Xe₂* → 2Xe + hν (172 nm) Der Energievorteil von Vakuum-Ultraviolett-PhotonenEine Wellenlänge von 172 nm liegt genau im Vakuum-Ultraviolett-Spektrum. Die Energie eines einzelnen Photons ist umgekehrt proportional zu seiner Wellenlänge, berechnet nach der Planck-Einstein-Gleichung: E = hc / λ ≈ 7,2 eV Ein einzelnes Photon mit einer Wellenlänge von 172 nm liefert eine Energie von etwa 7,2 Elektronenvolt (eV) (rund 696 kJ/mol). Dies übersteigt die Bindungsenergien der meisten kovalenten chemischen Bindungen in organischen Stoffen und industriellen Polymeren.Kohlenstoff-Wasserstoff (CH): ≈ 4,3 eV (413 kJ/mol)Kohlenstoff-Kohlenstoff (CC): ≈ 3,6 eV (347 kJ/mol)Kohlenstoff-Sauerstoff (CO): ≈ 3,7 eV (358 kJ/mol)Silizium-Kohlenstoff (Si-C): ≈ 3,3 eV (318 kJ/mol)Da die Photonenenergie diese Dissoziationsschwellen überschreitet, initiiert die 172-nm-Excimerlampe die direkte Photolyse. Substratbindungen brechen augenblicklich, ohne dass das Material thermische Energie absorbieren muss, wodurch es sich um einen idealen „kalten“ Prozess handelt.2. Kernmechanismen: Photolyse und reaktive SauerstoffspeziesDie Leistungsfähigkeit einer 172-nm-Excimerlampe beruht auf zwei gleichzeitig ablaufenden Prozessen: dem direkten Aufbrechen molekularer Bindungen und der gleichzeitigen Erzeugung aggressiver reaktiver Spezies. 172 nm VUV-Photonen (7,2 eV) / \ / \ Direkte Bindungsspaltung Absorption von Umgebungs-Sauerstoff (CC-, CH-, CO-Spaltung) (O₂ + hν → O(¹D) + O(³P)) \ / \ / Aktive Radikalstellen ↓ Funktionelle hydrophile Schicht (-OH-, -COOH-, -CHO-Gruppen) Direkte Photolyse von Schadstoffen: Spuren organischer Rückstände, Prozessöle, Fotolackreste und Trennmittel auf dem Substrat absorbieren 172-nm-Strahlung stark. Die VUV-Photonen spalten das Polymergerüst und wandeln so schwere Makromoleküle in kleinere, flüchtige Fragmente um.Singulett-Sauerstoff und Ozonerzeugung: In Gegenwart von Sauerstoff (O₂) aus der Umgebungsluft oder unter kontrollierter Kontrolle werden Photonen mit einer Wellenlänge von 172 nm intensiv absorbiert. Dies führt zur Spaltung der molekularen Sauerstoffbindung und zur Bildung von atomarem Sauerstoff im Grundzustand (³O) und angeregtem Singulett-Sauerstoff (¹O). Diese Radikale reagieren mit Sauerstoff zu Ozon (O₃).Oxidative Desorption: Der atomare Sauerstoff und das Ozon reagieren mit den abgespaltenen Kohlenwasserstofffragmenten und oxidieren diese zu harmlosen, flüchtigen Nebenprodukten wie Kohlendioxid (CO₂), Wasserdampf (H₂O) und Spuren von Stickoxiden (NOₓ), die durch lokale Abluftanlagen abgeführt werden.Oberflächenfunktionalisierung: Auf sauberen Basismaterialien (wie Polyimid, PET oder Glas) hinterlassen die aufgebrochenen Bindungen freie Oberflächenradikale. Diese verbinden sich sofort mit Sauerstoff und der Luftfeuchtigkeit und bilden polare, hydrophile funktionelle Gruppen wie Hydroxyl (-OH), Carboxyl (-COOH) und Carbonyl (-C=O). Dadurch wird der Wasserkontaktwinkel drastisch reduziert und die freie Oberflächenenergie erhöht.3. Wichtigste industrielle AnwendungenDie Kombination aus trockener photochemischer Reinigung, Quecksilberfreiheit und niedrigen Prozesstemperaturen macht die 172-nm-Excimerlampe in zahlreichen Hochpräzisionsbereichen unverzichtbar. IndustriePrimäre FunktionsrolleHalbleiter & WaferEntfernung von Rückständen im atomaren Maßstab, Entgasung organischer Stoffe, VorbindungFlachbildschirmePolyimidreinigung, Benetzbarkeit von Mikro-LEDs, Aushärtung von BlendschutzbeschichtungenPräzisionsoptikBerührungslose Entölung optischer Substrate, Vorbereitung von BeschichtungenMedizinische PolymereMikrofluidische Verbindung, Funktionalisierung hydrophiler KatheterIndustriebeschichtungenUltramatte Excimer-Härtung, kratzfeste Texturierung Halbleiter und fortschrittliche VerpackungstechnologienBei der Waferbearbeitung, dem Drahtbonden und dem direkten Wafer-zu-Wafer-Bonding bestimmt die atomare Reinheit der Grenzflächen die endgültige Ausbeute. Rückstände von CMP-Suspensionen oder organischen Lösungsmitteln beeinträchtigen die Haftfestigkeit und führen zu Strukturlücken. Durch den Einsatz einer 172-nm-Excimerlampe können Halbleiterfabriken Siliziumwafer, Siliziumkarbid (SiC)-Wafer und Galliumnitrid (GaN)-Wafer reinigen, ohne dass es zu physikalischem Abrieb durch Scheuermaschinen oder zu Umweltgefahren durch Nassreinigungsanlagen kommt. Flachbildschirme und flexible ElektronikDie Displayherstellung – einschließlich OLED-, QLED- und Micro-LED-Linien – basiert auf ultrareinen Dünnschichttransistoren (TFTs) und einer gleichmäßigen Oberflächenspannung auf großen Glas- und Polyimidfolien.Ein 172-nm-System erhöht die Benetzbarkeit der Oberfläche und ermöglicht so die gleichmäßige Benetzung von optischen Klebstoffen, Beschichtungen und tintenstrahlgedruckten Quantenpunkten ohne Nadellöcher oder Randablösung.Da bei dem Verfahren praktisch keine Infrarotstrahlung erzeugt wird, bleiben ultradünne Polymersubstrate (wie z. B. 10 μm bis 25 μm dicke Polyimidfilme) mechanisch stabil und verziehen sich nicht.Industriebeschichtungen und ExcimermattenBei hochwertigen Fahrzeuginnenausstattungen, architektonischen Bodenbelägen und Spezialfolien fordern die Hersteller häufig tiefmatte, samtweiche und dennoch kratzfeste Oberflächen.Bei Anwendung auf spezielle UV-härtbare Acrylatbeschichtungen bewirkt die geringe Eindringtiefe des 172 nm VUV-Lichts eine schnelle Polymerisation lediglich der obersten wenigen zehn Nanometer des nassen Harzes.Diese mikroskopisch dünne Deckschicht schrumpft und faltet sich mikrofein, während das darunter liegende Harz flüssig bleibt.Die anschließende Bestrahlung mit UV-Licht längerer Wellenlänge (z. B. 365 nm oder 395 nm UV-LEDs) härtet die darunterliegende Schicht aus und fixiert die mikrogefaltete Struktur. Dadurch wird ein gleichmäßiger, physikalischer Mattierungseffekt erzielt, ohne dass chemische Siliciumdioxid-Mattierungsmittel benötigt werden. Dies führt zu hervorragenden Eigenschaften hinsichtlich Fingerabdruckbeständigkeit und Kratzfestigkeit.Herstellung von MedizinproduktenMedizinische Komponenten wie Katheter, mikrofluidische Chips und Diagnosekassetten bestehen häufig aus inerten technischen Kunststoffen (wie cyclischen Olefin-Copolymeren, PEEK oder PTFE). Diese Kunststoffe weisen eine geringe Oberflächenenergie auf, was das Bedrucken, Beschichten oder Verkleben mit medizinischen Klebstoffen erschwert. Durch die VUV-Behandlung mit einer 172-nm-Excimerlampe werden diese inerten Kunststoffe schnell funktionalisiert, wodurch robuste hydrophile Eigenschaften entstehen, die strenge Schältests bestehen und die Bindungsintegrität erhalten, ohne dass toxische chemische Primer eingeführt werden müssen.4. Vergleich der 172-nm-Excimer-Technologie mit alternativen MethodenIngenieure, die Oberflächenbehandlungstechniken bewerten, wägen häufig die Excimer-Technologie gegen traditionelle Niederdruck-Quecksilberdampflampen, atmosphärisches Plasma und Koronaentladung ab. Parameter172-nm-ExcimerlampeNiederdruck-Quecksilber-UVAtmosphärisches PlasmaPrimärmechanismusVUV-PhotolysePhotochemisch / O₃IonenbombardementDominante Wellenlänge172 nm (Quasi-Mono)185 nm / 254 nmBreitband-/Thermisches HFThermische BelastungExtrem niedrigMittel bis hochMäßigOberflächengleichmäßigkeitAußergewöhnlich hochHochVariable / Jet-depQuecksilbergehalt100 % quecksilberfreiEnthält QuecksilberQuecksilberfreiAufwärmzeitSofortiges Ein-/Ausschalten3 bis 10 MinutenSofortSubstratschädenKeine statische AufladungKeinerPotenzielles ESD-Risiko 172-nm-Excimerlampe vs. Niederdruck-QuecksilberdampflampeNiederdruck-Quecksilberdampflampen emittieren hauptsächlich bei 254 nm und 185 nm. Während die 185-nm-Linie Ozon erzeugt, ist ihre Photonenenergie (6,7 eV) geringer als die der 172-nm-Linie (7,2 eV), was zu deutlich langsameren Bindungsspaltungsraten bei schwer abbaubaren organischen Verbindungen führt. Quecksilberdampflampen emittieren zudem beträchtliche Mengen an Infrarotwärme und breitbandiger Energie, wodurch die Substrattemperaturen ansteigen. Darüber hinaus benötigen Quecksilberdampflampen lange Aufwärm- und Wiederzündzyklen, während Excimerlampen mit dielektrischer Barrierenentladung sofort ein- und ausgeschaltet werden. Aus umwelt- und aufsichtsrechtlicher Sicht schränken globale Initiativen wie das Minamata-Übereinkommen über Quecksilber weiterhin die Verwendung von Quecksilber ein und treiben die Hersteller in Richtung quecksilberfreier Excimer-Konfigurationen. 172-nm-Excimerlaser vs. atmosphärisches Plasma und KoronaAtmosphärisches Plasma und Koronaentladungen behandeln Oberflächen mittels beschleunigter Ionen, Elektronen und reaktiver Gasstrahlen. Obwohl sie für grobe Verpackungsfolien kostengünstig sind, stoßen Plasma- und Koronaverfahren bei empfindlichen Teilen an ihre Grenzen:Mikro-Lichtbögen und ESD: Plasma birgt die Gefahr elektrostatischer Entladungen (ESD) für empfindliche Mikroelektronik, integrierte Schaltungen und aktive TFT-Schichten. Eine 172-nm-Excimerlampe arbeitet ausschließlich mit nichtionisierender optischer Strahlung, wodurch eine elektrische Ladungsansammlung ausgeschlossen wird.Oberflächenporen: Die kinetische Wirkung von Ionen in atmosphärischen Plasmabrennern kann ultra-glatte optische Oberflächen physikalisch erodieren oder porös machen. Die Photolyse mit 172 nm lässt die darunterliegende physikalische Morphologie bis hin zu Rauigkeiten im Subnanometerbereich völlig unverändert.Gleichmäßigkeit über große Gebiete: Corona- und Plasmastrahlen weisen ungleichmäßigen Düsenverschleiß und Variationen der aerodynamischen Grenzschicht über breite Bahnen auf. Excimerröhrenlampen liefern einen gleichmäßigen Photonenfluss über große Substratbreiten.5. Leitfaden für Engineering und Integration für B2B-KäuferDie Integration einer 172-nm-Excimerlampe in eine automatisierte Rolle-zu-Rolle-Linie, ein Reinraumförderband oder eine Indexierstation erfordert besondere Aufmerksamkeit hinsichtlich der optischen Pfadmechanik, des Wärmemanagements und der Sicherheitsprotokolle. Kontrolle der Prozessatmosphäre (Stickstoffspülung)Die Atmosphärenluft enthält etwa 21 % molekularen Sauerstoff. Da Photonen mit einer Wellenlänge von 172 nm stark von Sauerstoff absorbiert werden, wird VUV-Licht in normaler Luft bereits nach kurzer Strecke abgeschwächt. Transmission: I = I₀ × e^(-αpx) Um vorzeitige Photonenverluste zu vermeiden, bevor das Licht auf das Zielsubstrat trifft, muss der optische Pfad umschlossen und mit hochreinem industriellem Stickstoff (N₂) gespült werden.Durch die Aufrechterhaltung einer Sauerstoffkonzentration zwischen 10 ppm und 500 ppm im Arbeitsspalt kann die maximale VUV-Energie auf das Substrat treffen, während gleichzeitig gerade genug Spuren von Sauerstoff erhalten bleiben, um funktionsfähigen Singulett-Sauerstoff zu erzeugen.Der Spaltabstand zwischen der Quarzglasfläche der Lampe und dem Substrat wird typischerweise zwischen 1 mm und 5 mm ausgelegt, um das Spülvolumen zu minimieren und den Photonenfluss zu maximieren.Lampengeometrien und IntegrationIndustrielle Excimer-Systeme nutzen je nach Produktionsformat unterschiedliche physikalische Konfigurationen:Lineare Röhrenlampen: Diese Anlagen bieten kontinuierliche, gleichmäßige Belichtungszonen über Bahnbreiten von 100 mm bis über 2.000 mm und sind daher Standard für Rollenfilmanlagen, die Reinigung großer Glasflächen und Endlosfolienanlagen.Flachbildschirm-/Planarkonfigurationen: Planare Excimer-Konfigurationen ermöglichen eine breite, gleichmäßige zweidimensionale Bestrahlung für die Chargenverarbeitung in statischen Kammern, Wafer-Chucks und die mikrofluidische Plattenverbindung.Wärmeableitung und Anpassung der StromversorgungObwohl die Excimerentladung von Natur aus kalt ist, führt die elektrische Effizienz der VUV-Erzeugung dazu, dass ein Teil der Eingangsleistung in eine Erwärmung des umgebenden Quarzes umgewandelt wird.Systementwickler müssen die Excimerlampe mit einem speziellen Hochfrequenz-Hochspannungs-Resonanzwechselrichter-Netzteil kombinieren.Eine kontrollierte Kühlung – mittels gefiltertem laminarem Stickstoffstrom, Trockenluft-Schutzhüllen (CDA) oder integrierten wassergekühlten Elektrodenblöcken – gewährleistet stabile Betriebstemperaturen und schützt die Quarz-Dielektrikumsdichtung, wodurch die Lebensdauer der Lampe auf über 3.000 bis 5.000 Betriebsstunden verlängert wird.6. Beschaffung industrieller optischer Lösungen von GMYDie Auswahl der richtigen Lichtquelle erfordert die Abstimmung der Komponentenspezifikationen mit den Anforderungen der Produktionslinie. Die Beschaffungsteams der Industrie müssen die elektrische Übereinstimmung, die spektrale Emissionsreinheit und die Quarzmaterialstandards überprüfen, um Schwankungen im Produktionsprozess zu vermeiden. Für technische Teams, die eine zuverlässige VUV-Integration anstreben, GMY GMY entwickelt professionelle Beleuchtungs- und Industrieoptiklösungen, die strengen industriellen Toleranzen entsprechen. GMY bietet umfassende Designunterstützung und hilft Systemintegratoren und Produktionsleitern bei der Implementierung von Beleuchtungskonfigurationen, die exakt ihren Maßvorgaben und Durchsatzzielen genügen. Durch einen Besuch www.gmyok.comVerfahrenstechniker und Beschaffungsspezialisten können auf detaillierte Produktdaten zugreifen, das Portfolio an Industriebeleuchtung erkunden und spezielle OEM/ODM-Fertigungsanforderungen direkt mit technischen Experten besprechen.Häufig gestellte Fragen (FAQ)Wie hoch ist die typische Lebensdauer einer industriellen 172-nm-Excimerlampe?Industrielle 172-nm-Excimerlampen bieten typischerweise eine Lebensdauer von 3.000 bis 5.000 Stunden, abhängig von Betriebsdauer, Frequenzanpassung und Wärmemanagement. Da keine internen Metallfäden oder Elektroden auf den Quarzkolben gesputtert werden, weisen Excimerlampen im Vergleich zu Quecksilberdampflampen eine höhere Lichtstromerhaltung und einen geringeren Lichtstromabfall auf. Warum ist eine Stickstoffspülung beim Betrieb einer 172-nm-Excimerlampe notwendig?Photonen mit einer Wellenlänge von 172 nm werden von normalem Luftsauerstoff leicht absorbiert. Bei Betrieb in normaler Raumluft wird die VUV-Energie innerhalb weniger Millimeter vollständig absorbiert, wobei der Sauerstoff in Ozon umgewandelt wird, ohne die Zieloberfläche zu erreichen. Durch Spülen der Kammer mit technischem Stickstoff können die VUV-Photonen effizient zum Substrat gelangen, während gleichzeitig die in der Grenzschicht erzeugten reaktiven Spezies präzise dosiert werden. Kann eine Behandlung mit 172 nm empfindliche Dünnschichten oder transparente leitfähige Oxide (TCO) beschädigen?Da die 172-nm-Behandlung auf photochemischer Bindungsspaltung und nicht auf physikalischem Ionenbeschuss oder intensiver Hitze beruht, bleiben die physikalische Topographie und die kristallinen Eigenschaften des Materials erhalten. Bei Kalibrierung auf die geeignete Liniengeschwindigkeit und Dosierung reinigt und funktionalisiert sie transparente leitfähige Schichten (wie ITO oder Silbernanodrähte), ohne optische Trübung, thermische Verformung oder Widerstandsspitzen zu verursachen. Wie gehen die Betreiber mit dem Ozon um, das während des Betriebs von 172-nm-Excimerlasern entsteht?Jegliches Abgas aus der Prozesskammer, das Restozon enthält, muss durch einen speziellen industriellen Ozonzersetzer geleitet werden. Diese Systeme verwenden typischerweise thermische Zersetzungseinheiten oder Mangandioxid/Kupferoxid-Katalysatorfilter, um Ozon (O₃) vor dem Abtransport aus der Anlage sicher wieder in molekularen Sauerstoff (O₂) umzuwandeln.Erweitern Sie Ihre Linie für präzise OberflächenbehandlungOb es um die Nachrüstung einer bestehenden Display-Produktionslinie, die Verbesserung der Wafer-Bonding-Haftung oder die Entwicklung von ultramatten Industriebeschichtungen der nächsten Generation geht – der Einsatz einer Hochleistungs-172-nm-Excimerlampe ermöglicht eine zerstörungsfreie, quecksilberfreie Kaltbearbeitung. Besuchen GMY Heute können Sie Konfigurationen industrieller Lichtquellen erkunden, technische Spezifikationen anfordern und mit Optikingenieuren in Kontakt treten, die bereit sind, Sie bei Ihren Fertigungszielen zu unterstützen. Entdecken Sie die GMY 172nm Excimerlampenlösungen
